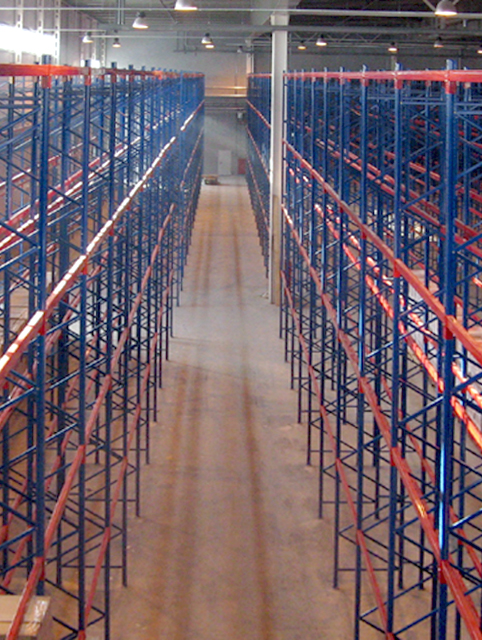

Стеллажи для хранения паллетированного груза с фронтальной загрузкой (selective racking)

КОНСТРУКЦИЯ

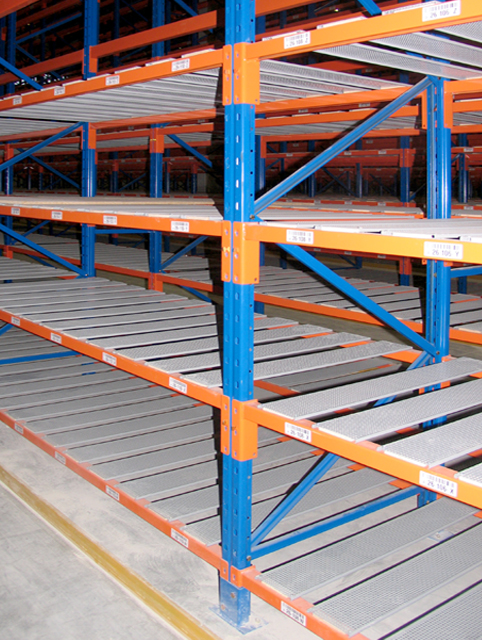

Стеллаж состоит из вертикальных рам и горизонтальных балок, на которые укладывается груз. Балки крепятся к стойкам при помощи зацепов вставляющихся в пазы перфорации стойки. Данная система является сборно-разборной. Существует большое количество дополнительных элементов стеллажей (балки для нестандартных поддонов, разнообразные полочные настилы, защитные ограждения, разделители и т.д.) Нагрузочные характеристики определяются исходя из параметров хранимых грузов. Имеется выбор типоразмеров прокатных профилей, возможна различная высота стоек, длина балок и как следствие, их нагрузочная способность.

Рама:
состоит из сложнопрофильных стоек на подпятниках, соединенных между собой диагональными и горизонтальным связями (см. схему).

По высоте стойки могут достигать 14 м.

Типы профиля стойки	Подпятник и схема его крепления	Схема крепления связей

Балки:
делаются на основе специальных профилей, позволяющих нести любые нагрузки. Крепление балок к стойкам безболтовое.

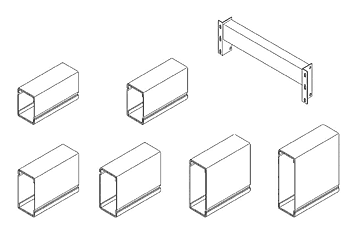

Грузовая балка и типы профиля балки	Зацеп балки

Соединители спаренных рядов:
обеспечивают дополнительную жесткость конструкции.

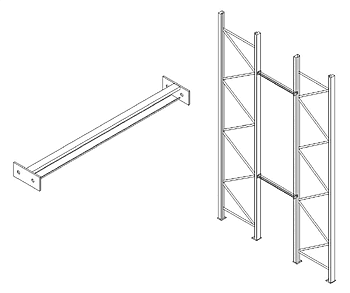

Соединитель спаренных рядов

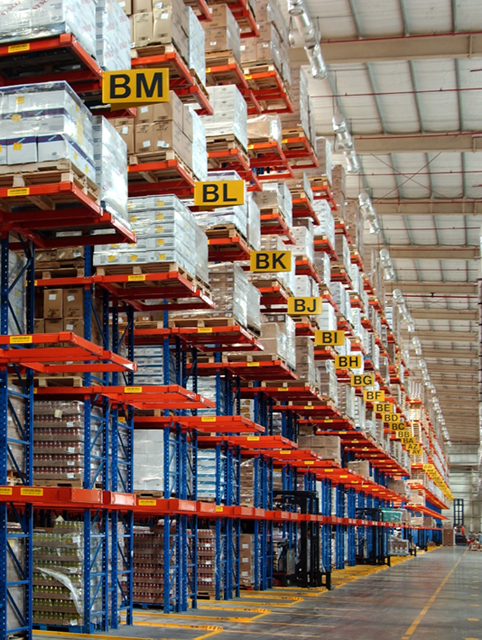

ДОСТОИНСТВА И НЕДОСТАТКИ ФРОНТАЛЬНОЙ СИСТЕМЫ ХРАНЕНИЯ

Основные достоинства:
• Низкая стоимость оборудования в пересчете на единицу хранения (поддономеста)
• Возможность доступа к любому месту хранения в любой момент времени, и как следствие, упрощение контроля
  над складскими запасами

Основной недостаток:
• менее эффективное использование складских площадей (по сравнению с другими вариантами хранения)

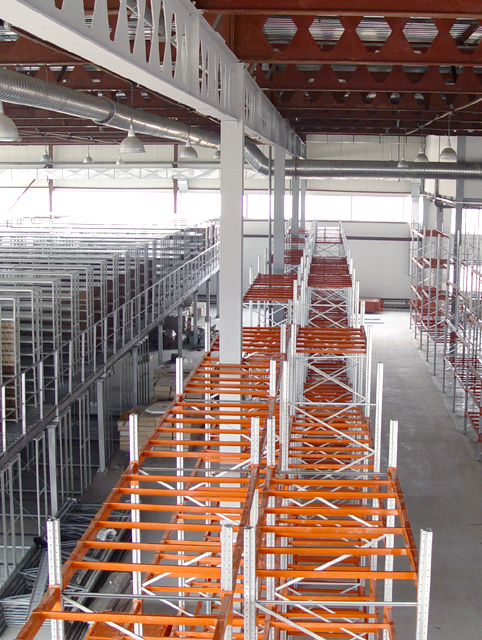

В зависимости от используемой на складе техники  возможные следующие варианты компоновки стеллажей с
фронтальной загрузкой:
• стандартная схема хранения
• высотная система хранения
• система хранения двойной глубины

На рисунке представлена оценка эффективности использования складских площадей для различных вариантов
компоновки

ТЕХНИЧЕСКОЕ ОПИСАНИЕ:

Прочностные характеристики:

СТОЙКИ:

• Производятся из высокопрочной стали JIS G3101 SS 490
• Предел текучести - больше, либо равен 430 N/mm2
• Предел прочности - больше либо равен 550 N/mm2

ДИОГАНАЛИ/ГОРИЗОНТАЛИ:

• Производятся из высокопрочной стали JIS G3101 SS 400
• Предел текучести - больше, либо равен 400 N/mm2
• Предел прочности - больше либо равен 450 N/mm2

БАЛКИ:

• Производятся из высокопрочной стали JIS G3101 SS 490
• Предел текучести - больше, либо равен 400 N/mm2
• Предел прочности - больше либо равен 450 N/mm2

Стандарты проектирования

• British Standard 5950 PT5 1998 – нормы проектирования стальных металлоконструкций.
• F.E.M 10.02.02 – стандарт проектирования стационарных стальных паллетных стеллажных систем.
• S.E.M.A – Ассоциация производителей стеллажного оборудования.

ГАБАРИТНЫЕ РАЗМЕРЫ ЭЛЕМЕНТОВ РАМЫ

Стойка:	90мм х 65мм х 1.8мм/ 2.0мм/ 2.6мм 115мм х 70мм х 2.0мм/ 2.6мм/ 3.0мм
Диоганали/Горизонтали:	36мм х 22мм х 1.5мм
Подпятник:	100 х 105 х 4мм (стандартный) 180 х 100 х 6мм (усиленный)

Коэффициент запаса прочности на все элементы рамы 1:1.95

ГАБАРИТНЫЕ РАЗМЕРЫ БАЛКИ

Балка:

Типы используемых профилей

•  45/35 х 1.6мм
•  50/50 х 1.6мм
•  80/50 х 1.8мм
•  80/50 х 2.0мм
•  80/50 х 1.6мм
•  90/50 х 1.6мм
• 100/50 х 1.6мм
• 120/50 х 1.8мм
• 150/50 х 1.8мм

Коэффициент запаса прочности на балки 1:1.65

ВОЗМОЖНА УСТАНОВКА НА ПЕРЕДВИЖНЫЕ ОСНОВАНИЯ!!!
